Fabrication Antenne Yagi Tutoriel

L’antenne Yagi  est une des antennes les plus simple à fabriquer. Celle ci m’aura couter une 40ene d’euros dans mon magasin de bricolage favoris plus un connecteur N acheté sur le net chez https://www.passion-radio.fr/.

Nous n’allons pas débattre du nombre d’élément mais je sais par expérience que la version avec 6 éléments est suffisante pour les échos météores. Le design d’antenne est quelques chose de compliquer nous allons donc récupérer un design sur internet et l’adapter pour notre usage.

Son fonctionnement est simple, en partant de la droite les 4 premiers éléments servent à diriger les ondes. L’élément numéro 5 est enfaite 2 éléments de même taille chacun relié au connecteur n. Le dernier élément est un réflecteur.

Matériel :

  • barre ronde 6mm aluminium
  • barre carré aluminium 20mm*20mm*245cm
  • Un connecteur N
  • De quoi faire des supports pour accrocher les 6mm sur la barre carré. Attention les supports doivent être isolant.
  • vis, perceuse

1) Découper les éléments a la bonne longueur.

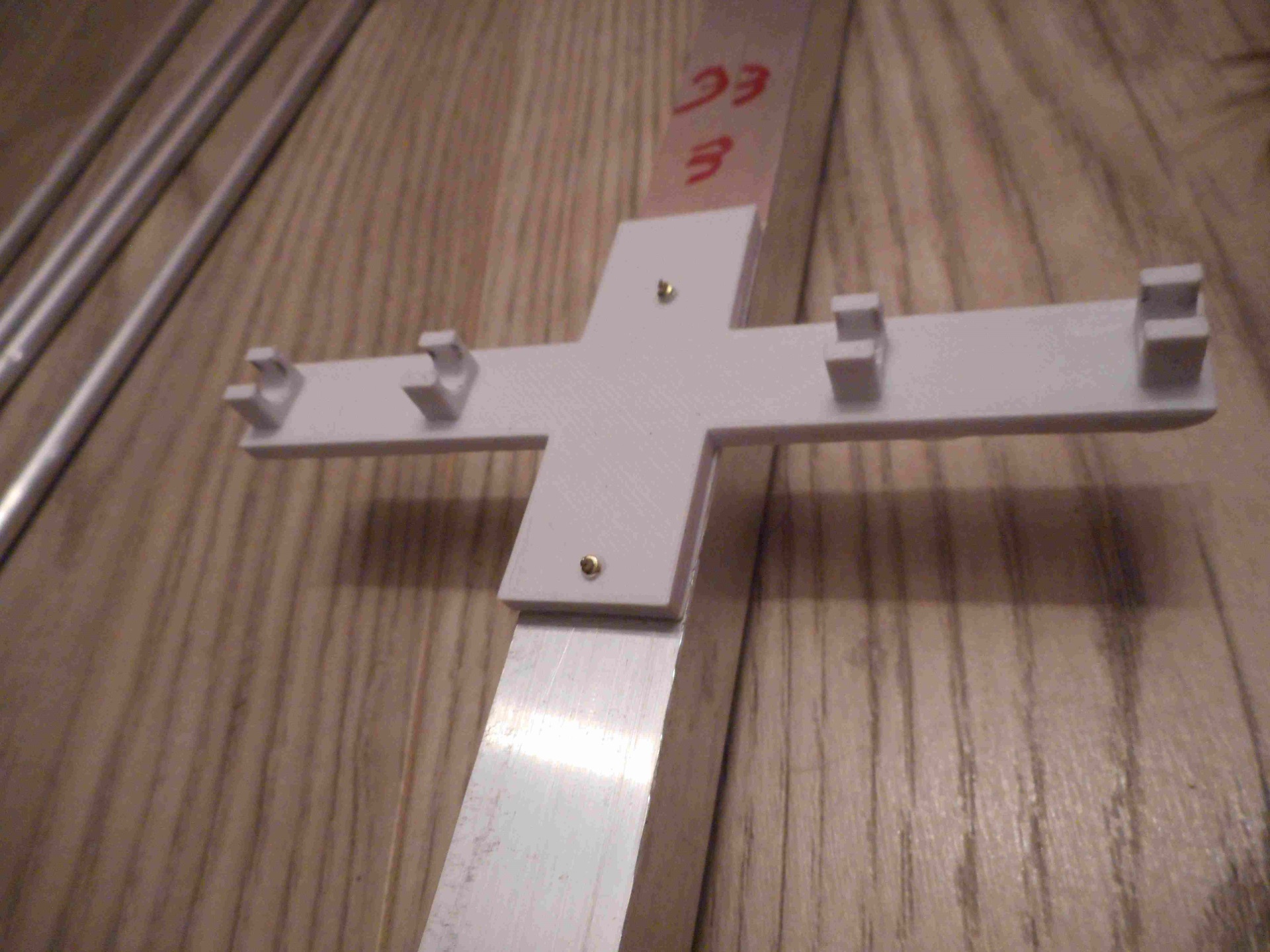

2) Préparer les supports puis les fixer sur le boom. Mes supports sont imprimés en plastique.

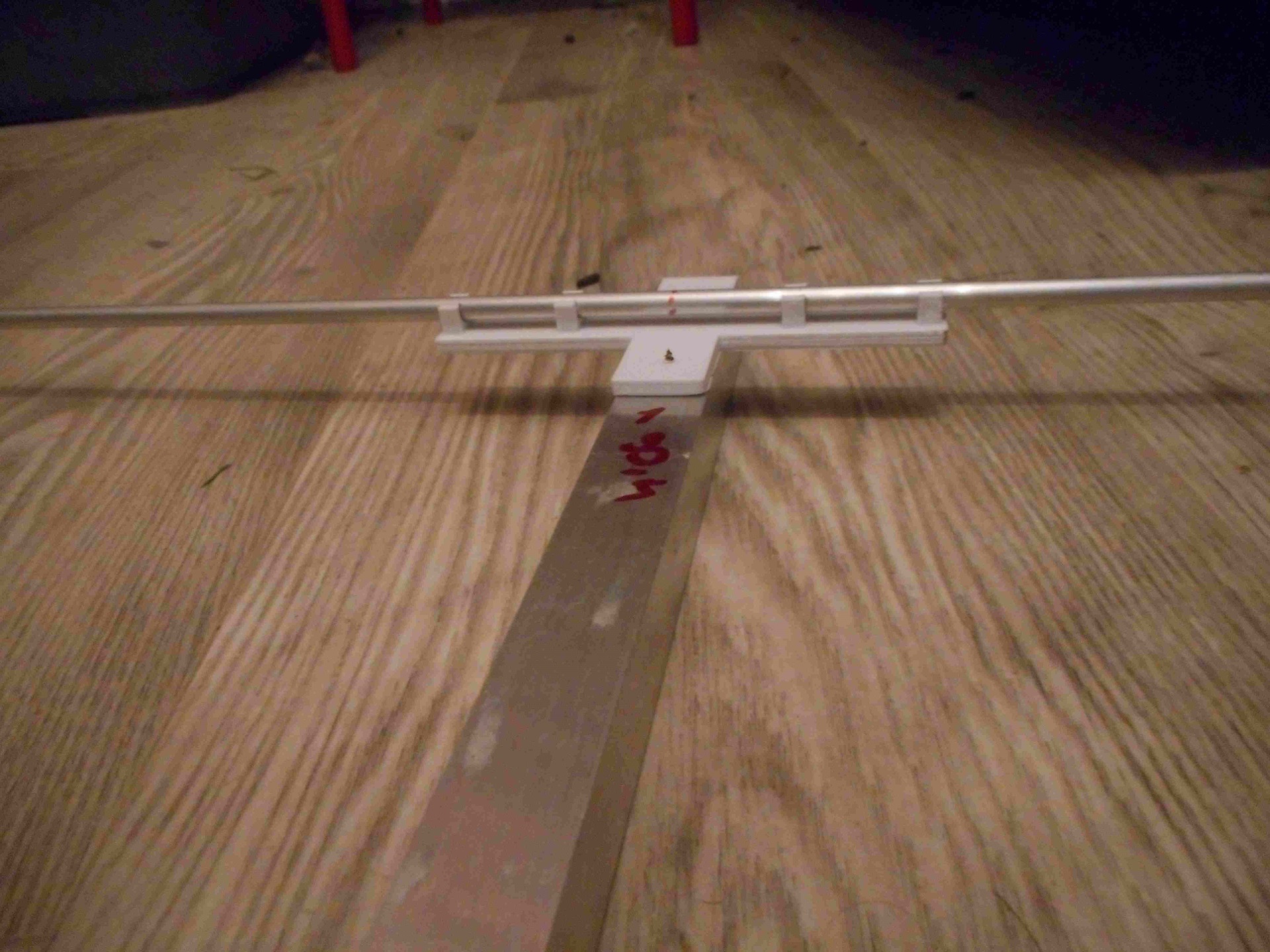

3) Faire glisser les éléments dans leur support et bien les centrer

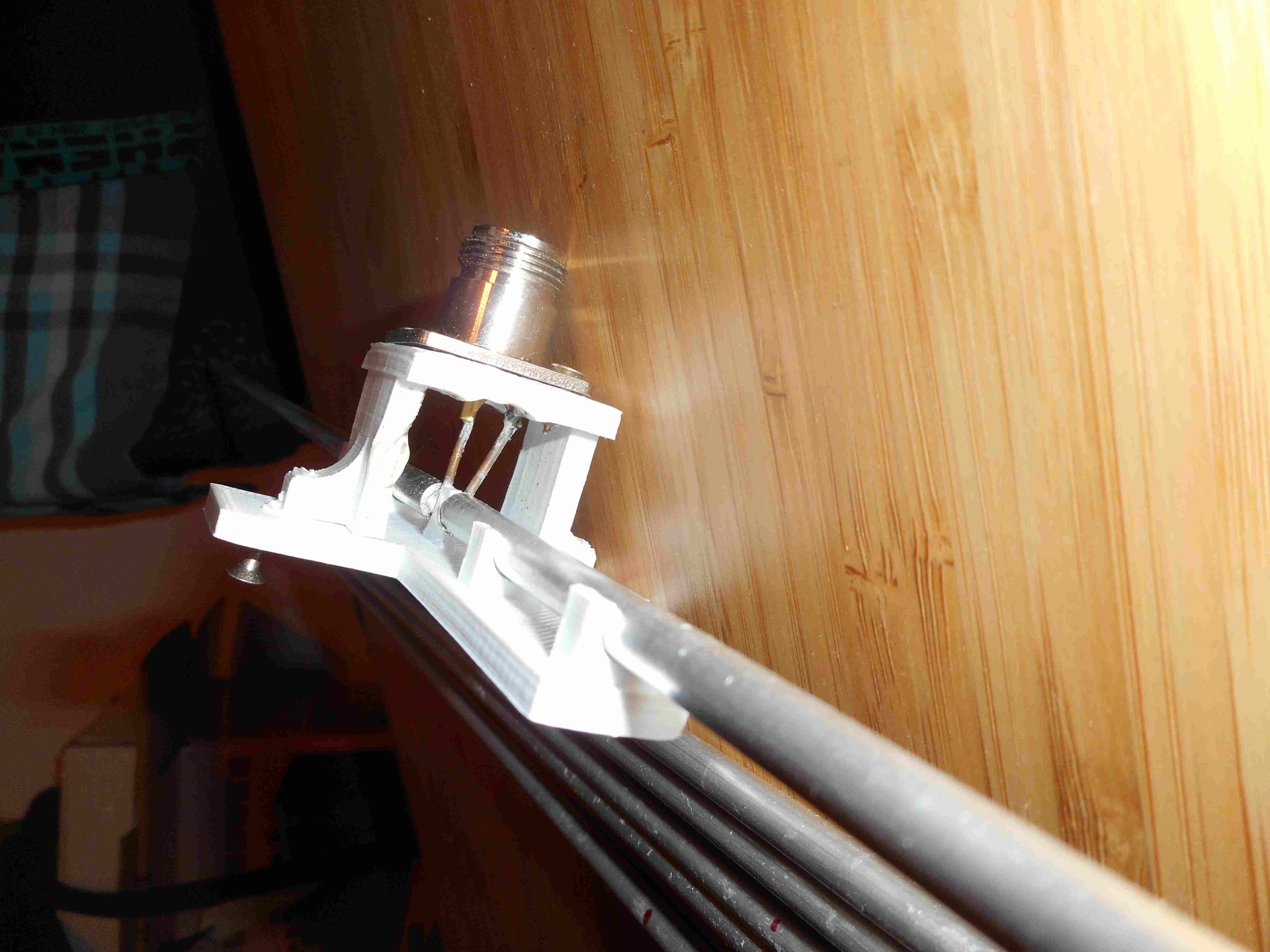

4) Connecter les éléments au connecteur N

5) Installer

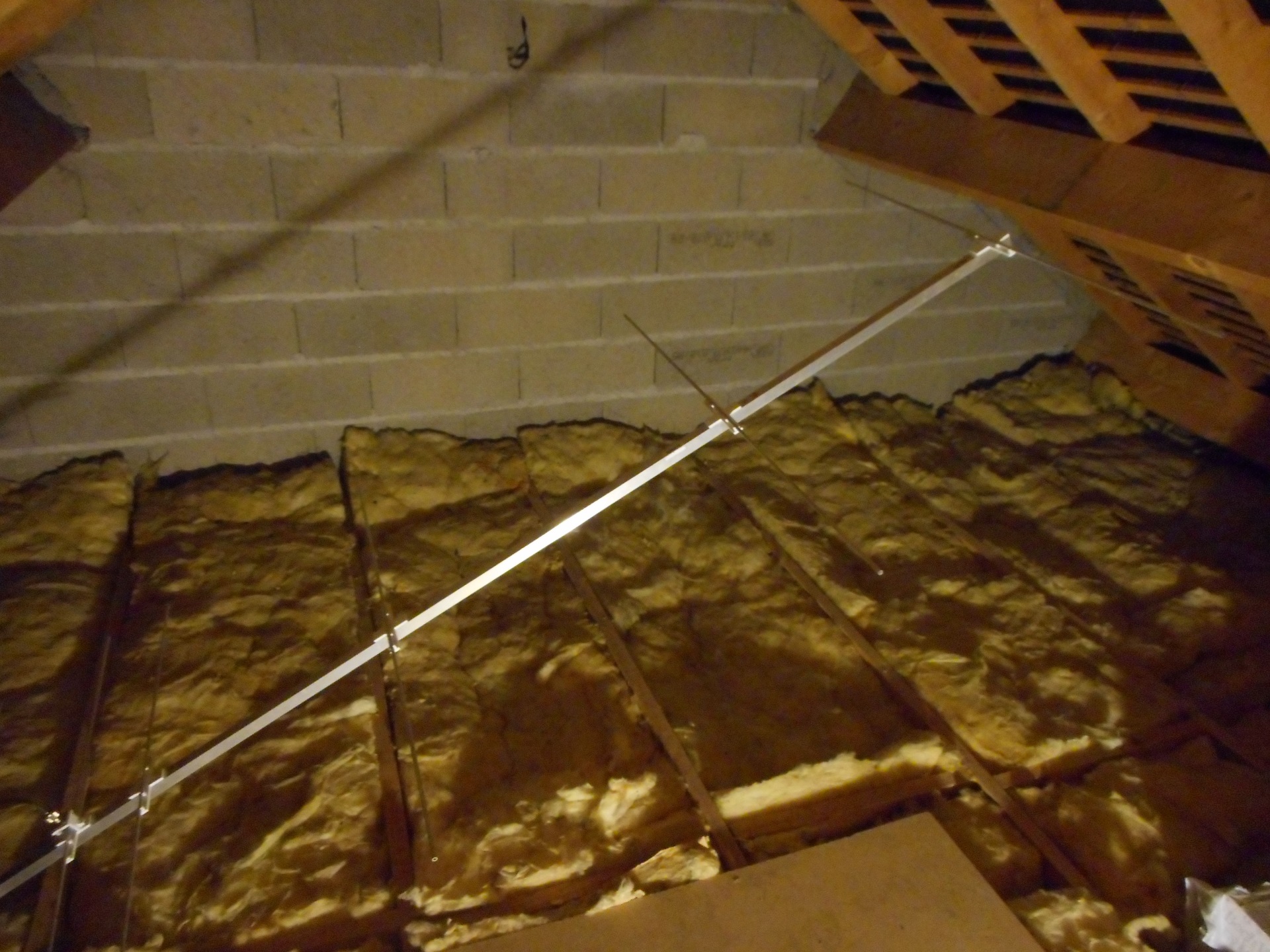

Une fois l’antenne terminé, je l’ai installer dans mes combles afin de récupérer les échos de météores.

6 réflexions sur « Fabrication Antenne Yagi Tutoriel »

    1. Les SMA sont adapté aux plus hautes fréquences. Les antennes dans ma bande de fréquences (2M) sont toutes avec un connecteur N.

  1. Bonjour j’aimerais savoir pour quelle raison avez vous mit l’antenne sous votre toit?
    La perte de puissance doit être significative non?

    André

    1. Tout d’abord je n’avais pas la possibilité de la mettre sur le toit car je n’ai pas de mat.De plus l’antenne mesurant 2m50 est assez souples dus à la barre en aluminium que j’ai choisi, le vent l’aurait fait danser en permanence.

      Concernant la perte je n’ai pu la mesurer mais plus la largeur de bande est élevée moins la perte est importante. Les tests étant concluant j’ai préféré laisser l’antenne à l’abri des intempéries prés de ma raspberry pour réduire la longueur du coaxial.
